逻辑界面IDE介绍

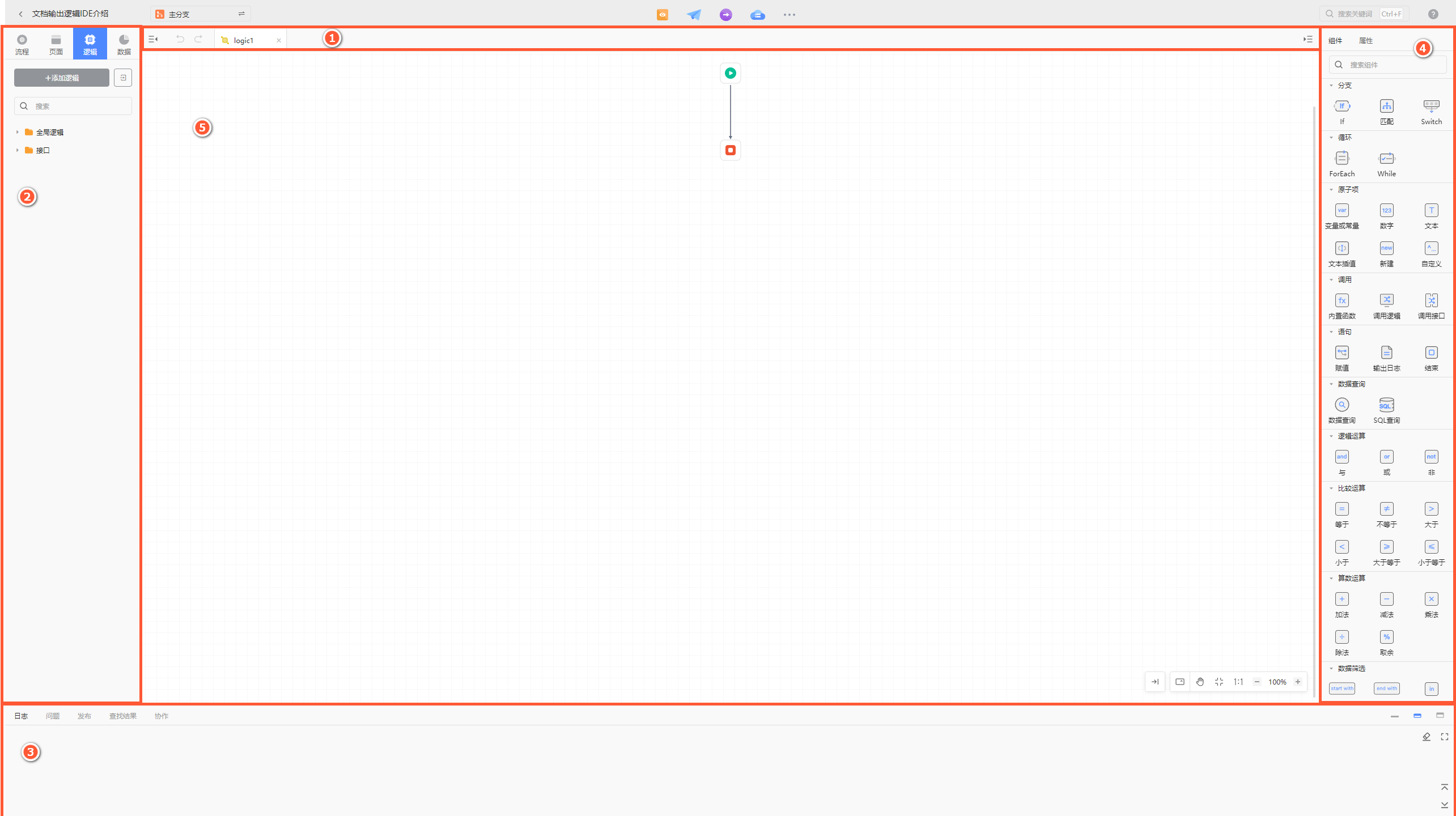

页面分区介绍

• 1号区，导航栏通用模块；包括折叠区域功能、撤销功能和导航功能。
• 2号区，逻辑列表；核心功能模块，包括全局逻辑以及外置接口两大模块。
• 3号区，信息通用模块；主要用来查看操作所产生的信息。
• 4号区，组件/属性通用模块；编辑逻辑内容和标记信息。
• 5号区，逻辑画布；对逻辑进行操作的地方。

模块介绍

导航栏通用模块

从左到右依次为逻辑折叠按钮、撤销上一步操作（注：快捷键为Ctrl+z）、取消撤销、逻辑项、组件/属性折叠按钮。

右键逻辑项可对当前导航栏中的逻辑项进行操作。

逻辑模块

可供前端、API接口以及定时调用。其中还包括了实体自动生成的逻辑增删改查与导出逻辑。可以通过点击添加逻辑按钮增加全局逻辑。

右键逻辑可以使用以下操作：

• 添加输入参数：增加一个通过外部传入变量。
• 添加输出参数：增加一个经过逻辑处理的变量。且仅可以有一个输出参数。
• 添加局部变量：增加一个自定义变量。
• 设置定时任务：周期性执行该全局逻辑。设置定时任务的逻辑不可以有输入参数。
• 查找引用：在信息通用模块显示出该逻辑在哪里被引用。
• 导出为接口：将该逻辑到处为API接口。

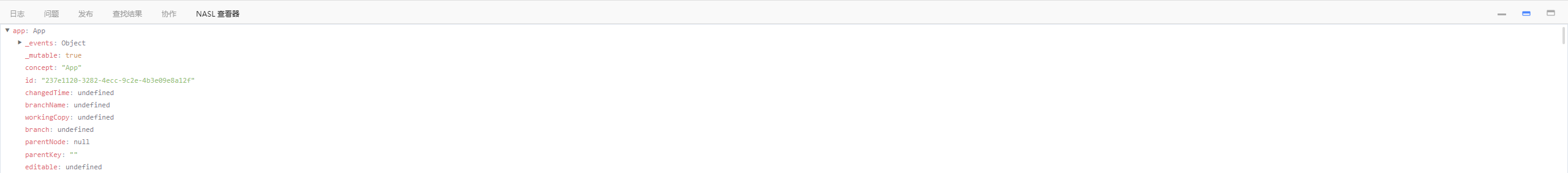

信息通用模块

包括基础的日志、问题、发布、查找结果、协作模块，还可以通过设置查看NASL模块。

以下是常用模块：

• 问题：显示当前逻辑是否存在问题与存在哪些问题。



• 发布：每次发布都会显示发布过程，如果有异常则会显示异常信息。



组件/属性通用模块

• 组件模块：用于构造逻辑，与前端逻辑类型。但无法使用JS代码块。
• 属性模块：更改逻辑名称以及为其添加描述。描述可为导出接口提供辅助说明。

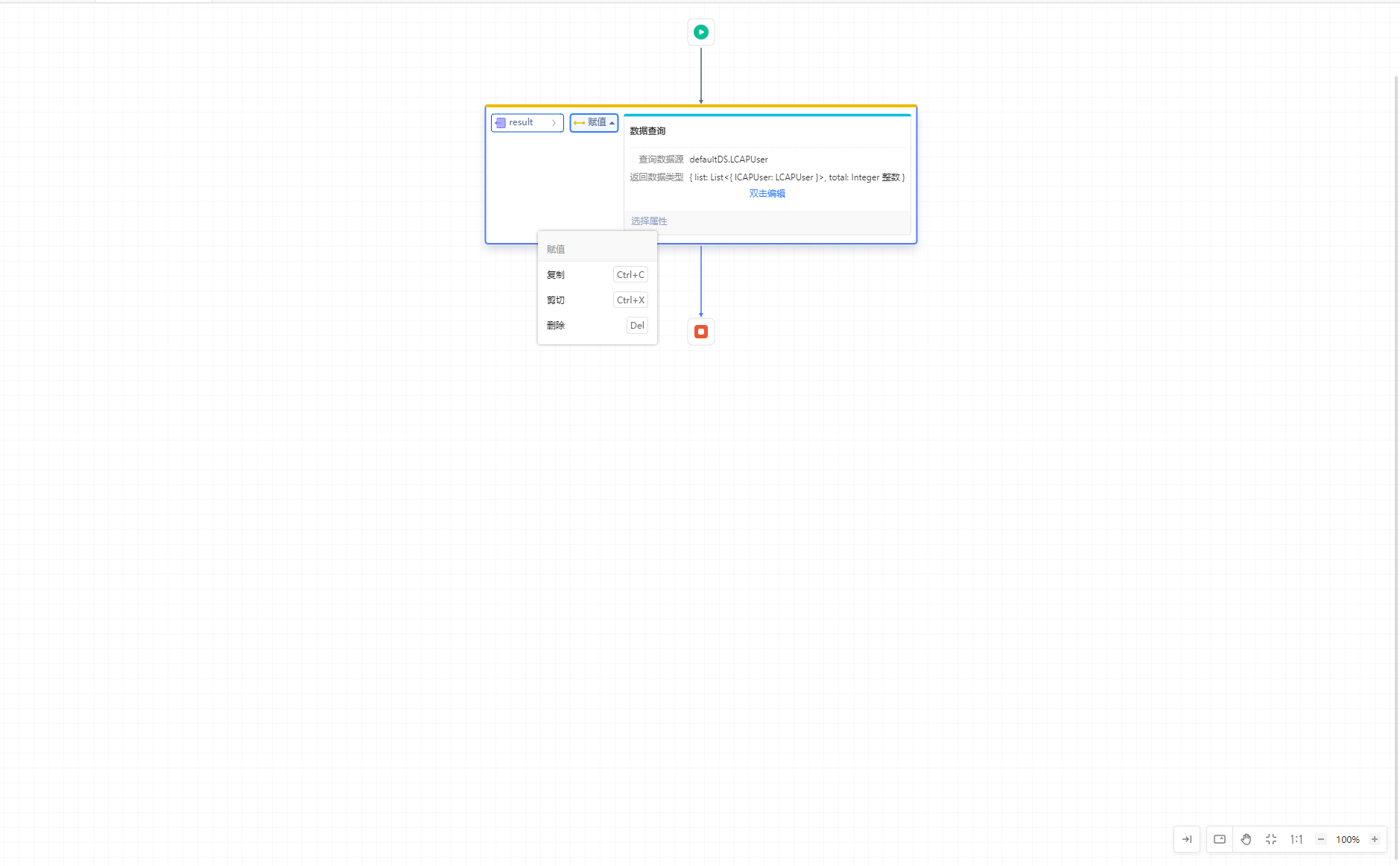

画布模块

拖拽逻辑组件构建逻辑的区域，可通过右键复制、粘贴、删除，也可以使用对应快捷键操作。

画布右下角为辅助功能区，包括逻辑折叠、画布拖拽、自适应逻辑大小、调整比例。
